Експлуатаційні особливості сталевих радіаторів

Що відомо простому обивателю про конструкції сталевих батарей опалення? Трохи - хіба що те, що вони цілком успішно і ефективно підтримують стабільну тепловіддачу, та ще те, що їх ціна цілком доступна для комплектації опалювальної системи.

Насправді знання деяких технічних особливостей і умов маркування допомагає вибрати саме такий радіатор зі сталі, який зміг би економно працювати, довго служити і надійно підтримувати мікроклімат в приміщенні.

Як підключаються металеві батареї

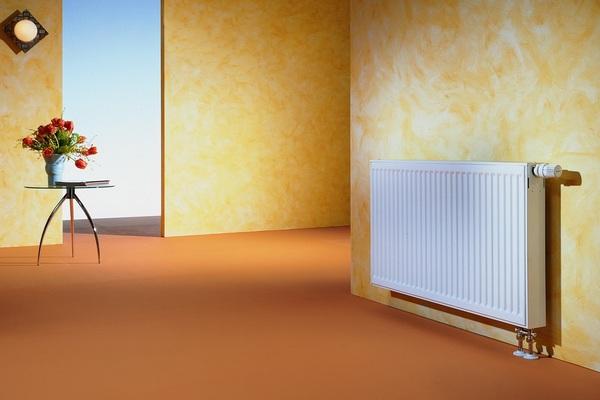

Одне з конструктивних відмінностей, на яке не завжди вчасно звертається увага - це розташування фланців або іншої фурнітури для підключення. Здебільше сталеві радіатори опалення мають такими типами підключення до магістралі теплоносія:

• Нижній тип з'єднання передбачає наявність вхідного і вихідного патрубка внизу конструкції. Теплоносій піднімається до верхнього регістру в перших знаходяться біля впускного отвору секціях, а опускається вниз після охолодження ближче до виходу.
• Верхній тип підключення має аналогічний принцип руху теплоносія, але тільки - в напрямку нижнього регістра.
• Бокове підключення передбачає в конструкції розташування обох отворів входу і виходу з однієї бічної грані. Цей різновид монтажу має лівосторонній або правосторонній підключення.
• Діагональний спосіб під'єднання - в цьому випадку гаряча вода надходить зверху конструкції і, проходячи через верхній колектор, рухається за всіма секціями до самого низу. Звідти вона надходить в магістраль зворотного ходу і направляється до джерела теплової енергії для чергового розігріву.

Вибір методу підключення важливий зважаючи на особливості розгалуження магістралі теплопостачання - це позбавить від додаткового монтажу труб для підключення.

Конструктивні різновиди

Про що ще належить подумати, вибираючи відповідну модель опалювального радіатора - це про його конструкції. У нинішніх умовах виробництва пропонуються два варіанти інженерних рішень:

• трубчасті сталеві радіатори;
• панельні металеві батареї.

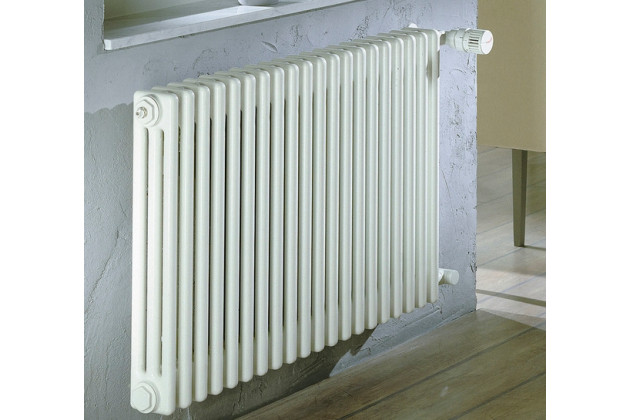

У першому випадку конструкція має комплект робочих труб ідентичного перетину, розташованих горизонтально або вертикально. За ним рухається теплоносій, досягаючи колектора і потім - вихідного патрубка.

Перевагою трубчастих конструкцій батарей є їх висока термостійкість, стійкість до гідроудару, характерним для опалювальних систем, а також можливість підключення відводів для бокового, нижнього і верхнього монтажу.

Такі модифікації металевих радіаторів без навантаження на структурні матеріали витримують температуру робочого середовища до 130 ⁰ С, а також робочий тиск до 15 атмосфер. Для виготовлення таких батарей зазвичай використовуються леговані, низьковуглецеві або нержавіючі марки металу.

Трубчасті конструкції опалювальних сталевих батарей можуть мати від 2 до 6 вертикальних або горизонтальних трубок певного діаметру.

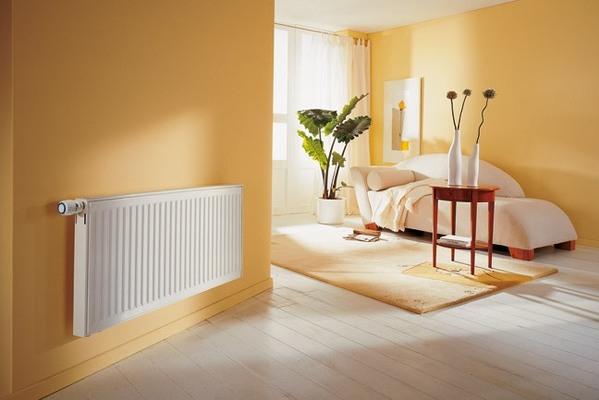

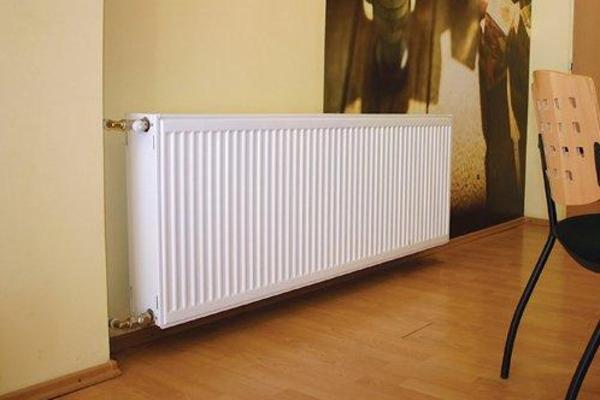

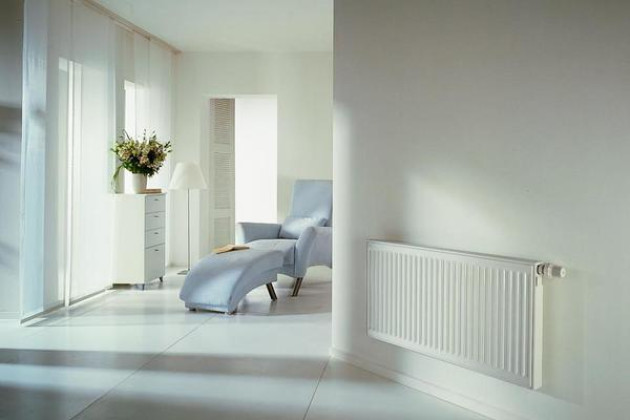

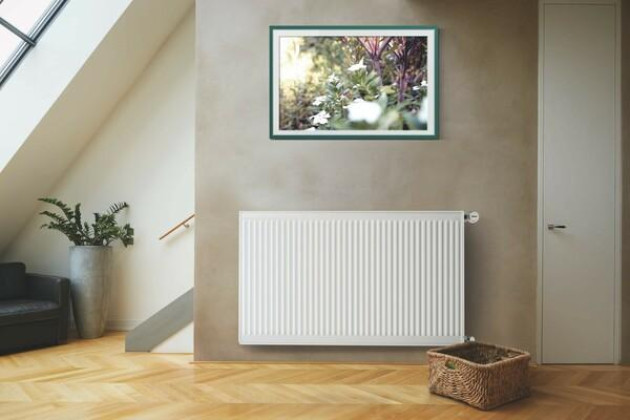

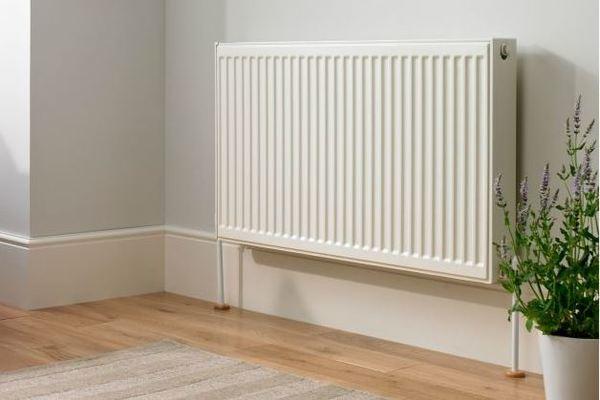

Друга категорія - радіатори панельного типу - виробляються з суцільних панелей методом лиття або екструзії і пресування. Конструкція панелі являє собою суцільний екран з ребрами внутрішньої поверхні для більшої тепловіддачі. Усередині панелі є секції вертикального або горизонтального розташування, підключені до верхнього і нижнього колектора для теплоносія.

Вони демонструють високу ступінь ефективності при мінімальних витратах теплоносія. Його для обігріву потрібно на 30-45% менше ніж для чавунних батарей і на 15-20% менше, ніж для трубчастих радіаторів.

Крім того такі модифікації мають гідним презентабельним видом, що дозволяє включати їх в будь-яку концепцію стилю. При цьому вони характеризуються високим коефіцієнтом тепловіддачі.

За конструктивними ознаками розрізняють кілька категорій панельних радіаторів:

• Тип 10 без облицювання однорядного типу;
• Тип 11 однорядная конструкція з одним конвектором;
• Тип 20 є дворядні моделі без конвектора з одного гратами;
• Тип 22 має два конвектора і дворядну конструкцію;
• Тип 30 - це модель трирядного виду, без конвективного оребрення з одного гратами для циркуляції повітря;
• Тип 33 - з посиленою трехрядку конструкцією і з трьома конвекторами.

Про переваги сталевих батарей опалення

Будь-яка конструкція чавунних радіаторів має такі пріоритетні гідності, як прийнятна необтяжлива ціна і надійна якість. Будь-яка марка стали має експлуатаційний ресурс в межах 50-70 років, що дозволяє без заміни та поточного ремонту експлуатувати батарею весь цей час.

• Крім того металеві радіатори володіють підвищеним ступенем тепловіддачі.
• Вони мають в порівнянні з чавунними аналогами значно меншу масу.
• Економічність роботи дозволяє раціонально витрачати теплову енергію і знизити обсяг витрат на енергоносії для розігріву робочого середовища.

На окрему увагу заслуговує естетичність металевих батарей - вони мають ергономічні форми, мають компактність. А для більшого візуального ефекту такі моделі забарвлюються антикорозійною фарбою з антисептичним ефектом такими методами:

• занурення в робочу пігментовану суміш;
• анодний електрофорез при подачі струму низької частоти на фарбу з позитивним зарядом;
• катодний електрофорез діє за тим же принципом, але з застосуванням негативного заряду, проводячи барвистий склад в пори металу;
• порошкове напилення - припускає використання сухих пігментів наносяться на поверхню під тиском і при високій температурі.

Це все, що досить знати для обдуманого вибору. Можна також враховувати колірну гамму декоративного оформлення, розміри батареї, стильні рішення і дизайнерську концепцію. Але ці показники не впливають на практичність приладу настільки, як описані вище властивості і характеристики.
