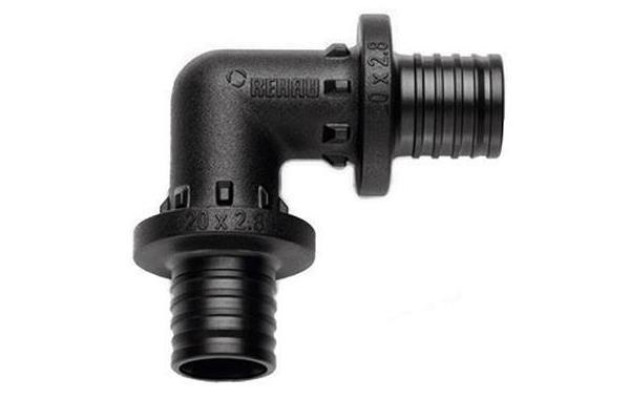

Умови застосування натяжних фітингів

В умовах інтенсивної індустріалізації і модернізації технологій не могли залишатися осторонь звичайні інженерні комунікації. Застарілі чавунні трубопроводи вже дають знати про своє зносі постійними проривами. Внутрішні мережі в будинках зі сталі, змонтовані десятки років назад, теж дають текти, і вода топить нижні поверхи. Все це доводиться замінювати і важливу роль в новій комплектації грають натяжні фітинги, зі зразками яких можна ознайомитися в нашому каталозі.

Цей елемент трубопровідної конструкції при всій своїй уявній незначності насправді грає настільки важливу роль, що на основі кількості типів фітингів в проекті вирішується який тип трубопроводу прийняти. Щоб було зрозуміліше, потрібно дати визначення натяжній фітинги.

Це такий конструктивний елемент, який використовується при веденні монтажних робіт з трубопровідними інженерними комунікаціями і застосовується для таких цілей:

• з'єднання труб одного перерізу;
• з'єднання труб різного перетину;
• пристрій відводу;
• монтаж під кутом;
• заглушка закінчення труби;
• розведення труб в двох або трьох напрямках.

Застосування натяжної фитинга дає можливість не тільки направляти потік робочого середовища або змішувати його з іншим, але і при необхідності змінювати проектування комунікацій.

Але головне - це розбірний тип сполучної арматури. І це означається, що якщо використовується такий фітинг натяжної типу, то весь трубопровід матиме ремонтопридатність. А, отже, і розташовувати його необхідно так, щоб він знаходився в доступності для ведення ремонтних робіт. Така значимість натяжних фітингів. Але ще не все, що потрібно знати про них.

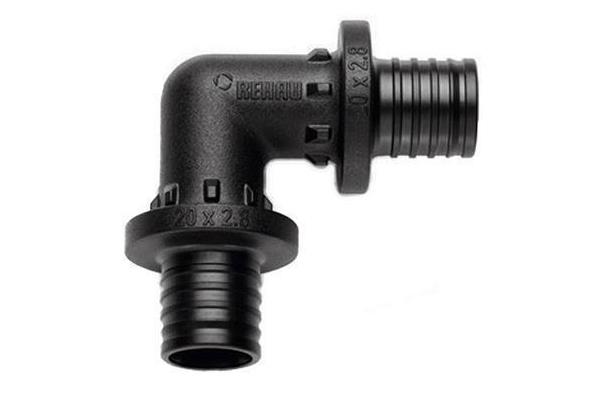

Трохи про конструкцію натяжних фітингів

З перших слів визначення натяжних фітингів може здатися, що це неймовірно складне технологічне пристрій, коли йому довірена така відповідальність у всій трубопровідної структурі.

Насправді це одна з найпростіших виробів. Адже часто буває так, що чим простіше конструкція - тим вона надійніше. Отже, що ж є складовими частинами натяжної фитинга:

• корпус - в залежності від того, в який трубопроводі застосовується фітинг, він може бути мідним, пластиковим, з нержавіючої сталі з хромованим напиленням або латунним з включенням до 54% ​​мідного компонента і з гальванічним никелированием;
• накидна гайка, що має різьбове з'єднання - зазвичай зроблена з такого ж матеріалу, що і корпус;
• кільце ущільнювача - виготовляється з полимеризованной гуми;
• зажимное (фіксує) кільце - проводиться з м'яких еластичних матеріалів;
• яка фіксує муфта.

Тип матеріалу для натяжних фітингів підбирається виходячи з двох критеріїв - типу використовуваних труб і розрахунково-проектних навантажень. Мається на увазі, що такого фітинги, можливо, доведеться справлятися з високими температурами і підвищеним тиском.

Застосування натяжних фітингів

Тому в номенклатурі натяжних фітингів є окремі категорії за функціональними ознаками, призначені для тих комунікацій, де вони плануються до використання:

• трубопроводи для подачі побутового газу;
• системи транспортування питної води;
• поливні системи;
• комунікації гарячого водопостачання;
• опалювальні мережі;
• трубопровідні магістралі стиснутого повітря;
• систем транспортування технічної рідини.

Відповідно, з огляду на функціональне призначення і використовується тип матеріалу, натяжні фітинги повинні володіти певними технологічними властивостями - міцністю, термостійкістю, пластичністю і так далі.

Вимоги до натяжних фітингів

Часто виробники заявляють про тривалому експлуатаційному ресурсі своїх фітингів - аж до півстоліття. Насправді такий термін можливий тільки для виробів з окремих матеріалів. У більшості випадків такий період обмежується 25-30 роками, і то далеко не завжди. Адже в складі такого елемента є складові частини з різних матеріалів, що мають різний термін служби. А щоб натяжна фітинг міг якомога довше виконувати свою роль, він повинен відповідати таким вимогам:

• оптимальна термостійкість - до 120 градусів;
• інертність до корозійних процесів;
• стійкість до навантаження на розрив до 25 атмосфер;
• стійкість до кислотних і сольових компонентів;
• ідеально гладка внутрішня поверхня для недопущення відкладень і накипу;
• стійкість до абразивного впливу;
• стійкість до Обпресувальні тиск до 1,5 Мпа;
• опірність магістральному тиску силою до 15 Бар.

Авторитетні і відповідальні виробники обов'язково вказують ці відомості у вигляді маркування на корпусі натяжної фитинга. А покупцеві вже належить вирішувати, який саме краще купувати і з якими характеристиками.
