Конструкція і застосування прес-фітингів

У сучасних будівлях настільки багато інженерних комунікацій, що проектним організаціям і відомчим службам стандартизації доводиться висувати ряд вимог до їх облаштування. Наприклад, для того, щоб виключити ймовірність аварійного прориву трубопроводів або їх розгерметизації, використовуються прес-фітинги, зразки і різновиди яких представлені на сторінці .

Цей елемент монтажної арматури традиційно використовується для поєднання різних ділянок трубопровідної мережі. Причому такі елементи кріплення зазвичай застосовуються для монтажу металополімерних труб, які стали найбільш значущою альтернативою сталевим аналогам.

Що таке прес-фітинг

Ці невеликі конструкції в складі трубопроводу покликані виконувати кілька монтажних завдань. Вони використовуються для об'єднання в єдиний ланцюг відрізків труб з однаковим або різним перетином, для облаштування відгалужень і об'єднання двох потоків в один контур.

Залежно від проектної функціональності, прес-фітинги можуть використовуватися в побутових і промислових комунікаційних мережах:

• системи гарячого водопостачання;
• мережі питного водопостачання;
• магістралі централізованих систем опалення;
• внутрішня розводка автономних опалювальних комунікацій;
• системи теплого водяного статі;
• приховані ланцюга електропроводки;
• ізоляція і захист силових кабелів;
• системи для циркуляції охолоджуючої робочого середовища в вентиляційних системах;
• системи для подачі технічних рідин в промисловості;
• комунікації для поливу в теплицях на відкритому грунті;
• мережі газопостачання;
• системи транспортування стиснутого повітря.

Різноманітність типорозмірів і експлуатаційних характеристик дозволяє застосовувати такі прес-фітинги для монтажу труб будь-якого діаметру всередині і зовні приміщення.

Чим же прес-фітинг відрізняється від інших аналогів монтажної арматури? Цей елемент відноситься до категорії нероз'ємних деталей, і використовується для постійного з'єднання без можливості демонтажу. Втім, розібрати відрізок комунікації з таким фитингом все таки можливо, - але при повній або частковій заміні трубопровідного ділянки. Прес-фітинг назавжди залишається на закінчення труби і тим самим забезпечує ряд позитивних експлуатаційних достоїнств.

Переваги експлуатації прес-фітингів

До найважливіших переваг прес-фітингів в системах металополімерних трубопроводів будівельники, & nbsp; підрядники, сантехніки і власники приміщень відносять такі якості:

• ідеальна герметичність з'єднання - щільно облягає трубу кільце повністю стискає кінець труби, злегка деформуючи його і змінюючи власну геометрію - за рахунок цього виключаються будь-які просвіти, зазори між поверхнями труби і прес-фітинга;
• стовідсоткова міцність з'єднання - за рахунок повторення конфігурації труби при стисканні прес-фітинг міцно утримується на ній;
• термостійкість при нагріванні теплоносія до +130 градусів;
• стійкість до магістрального тиску і гідроударів до 25 атмосфер;
• стійкість до затурного тиску до 10 Бар;
• стійкість до дії корозії, окислення, і впливу абразивних мікрочастинок.

Останні три технологічні характеристики продиктовані властивостями вихідного матеріалу, в якості якого виступає або латунь, або нержавіюча сталь. У першому випадку для захисту від зовнішніх факторів прес-фітинг проходить процедуру гальванічного нікелювання. У другому випадку матеріал обробляється методом анодованого занурення або хромованого напилення.

До очевидних переваг прес-фітингів відноситься і простота їх установки - для проведення монтажних робіт не потрібно спеціального устаткування, професійних навичок, компетентності і багато часу.

При таких практичних достоїнствах експлуатація прес-фітингів може тривати до 50 років без аварійної заміни, поточного ремонту та планового обслуговування.

Особливості конструкції

Будь-яка модель прес-фітинга, незалежно від свого функціонального призначення, має стандартні конструктивні елементи:

• корпус, виготовлений методом екструзії або лиття;
• внутрішній штуцер з латуні або сталі;
• прес-гільза - головний конструктивний елемент всього фитинга, з м'якого матеріалу;
• кільцева діелектрична прокладка для герметизації стику.

Конфігурація прес-фітинга залежить від його функціональної приналежності.

Різновиди прес-фітингів

Основна відмінність в класифікації цих монтажних деталей - це принцип їх дії. Вони поділяються на два типи:

• насувні прес фітинги;
• обтискні прес-фітинги.

У першому варіанті стикування з трубою відбувається за рахунок пресованого натягування на кінець труби. Для цієї мети використовується спеціальний пресовий інструменту. Труба заводиться прямо в штуцер фітинга і щільно затискається.

У другому випадку відбувається процедура обтиску, і виконується вона з використанням спеціальних монтажних прес-кліщів. При стисненні ними відбувається деформація закінчення труби і монтажною прес-гільзи фитинга.

Таке надійне з'єднання дозволяє влаштовувати приховану проводку труб.

Крім цього, в класифікації різновидів таких фітингів є кілька категорій:

• муфти для з'єднання прямих відрізків труби;
• перехідники - для монтажу труб різного перетину;

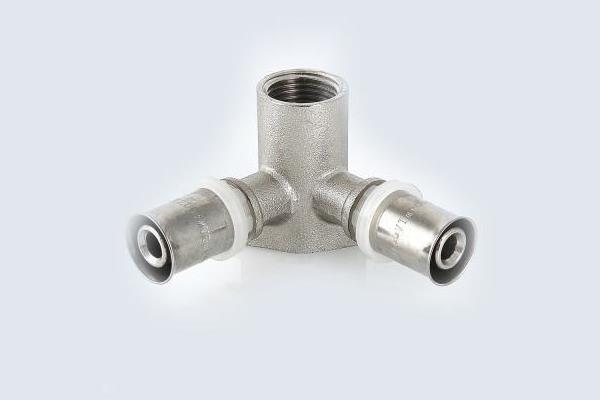

• трійники і хрестовини - для пристрою одного або двох контурів трубопроводу;
• куточки - для відведення напрямки труби від основної магістралі під кутом 45, 90,120 градусів.

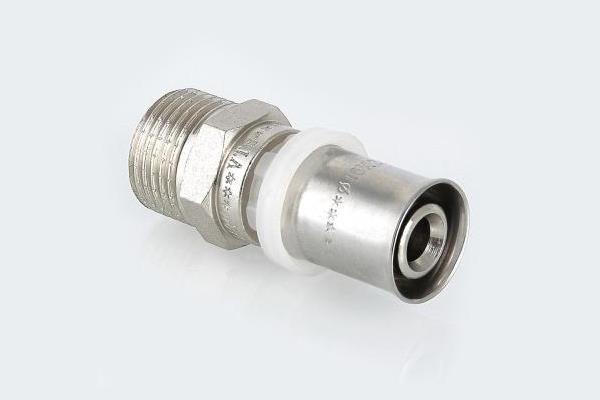

Крім того в якості прес-фітингів використовуються заглушки, вентилі, крани та інші зразки прес-фітингів. Вони можуть мати переходи з зовнішньої - на внутрішню, з внутрішньої на зовнішню різьбу, а також відводи з однаковими монтажними з'єднаннями. В процесі вибору того чи іншого зразка прес-фітинга обов'язково потрібно звертати увагу на матеріал виготовлення, функціональну належність, типорозмір, а також принцип дії з урахуванням наявного в наявності інструменту.
