Класифікація та застосування обжимних фітингів

Довговічність і функціональність інженерних комунікацій в числі інших причин є і наслідком використання якісної монтажної арматури. У сучасних проектах замість складних зварювальних процесів стали частіше використовуватися обжимні фітинги, Всі різновиди яких можна знайти в каталозі Sisoshop.

Це з'єднувальні елементи, що виконують найрізноманітніші функції. Найчастіше такі комплектуючі застосовуються при монтажі пластикових і металополімерних трубопровідних комунікацій. Далі піде мова про те, з чого вони складаються, де зазвичай застосовуються, і які їхні різновиди використовуються в інженерних мережах.

Конструкція і застосування обжимного фитинга

Обжимові моделі фітингів ще називають компресійними - вони щільно стягують трубу, забезпечуючи ідеально герметичне з'єднання за рахунок сили тертя і статичного тиску. Такі вироби зазвичай прийнято використовуватися в проектах систем гарячого і холодного водопостачання, в опалювальних комунікаціях, при укладанні трубопроводів для технічної рідини і газопровідних контурів. В окремих випадках доцільно використовувати фітинги, якщо застосовується металопластикова труба в якості ізолятора для електричного кабелю або проводу.

В зрошувальних системах теж не обійтися без таких комплектуючих - вони дозволяють робити розводку поливу в будь-якому напрямку. Аналогічним чином вони застосовуються в системах подачі води в басейни і штучні ставки.

Такі вироби відносяться до категорії зовнішньої сполучної арматури з розбірної конструкцією. Тому все обжимні модифікації фітингів - ремонтопрігодним і можуть замінюватися або використовуватися повторно при перенесенні місця прокладки комунікацій.

Конструкція обжимного фитинга нескладна і складається з декількох комплектуючих елементів:

• корпус - пластиковий для полімерних труб і сталевий з нержавіючих марок - для металополімерних труб;
• зажимное кільце з латуні, обробленої методом гальванічного нікелювання або з поліоксиметілена для ущільнення стику;
• запрессовочная втулка - з пластика або неіржавіючої сталі, покликана забезпечувати стабільність арматури при гідродинамічному впливі рідкого середовища або контурного тиску;
• кільце ущільнювача на основі нітрилу - служить для додання міцності з'єднання і герметичності стику з трубою.

Конструкція компресійного фітинга може мати відмінності по типорозміру, кольором, типом захисного покриття і внутрішньому перетину. В інженерних системах зазвичай використовуються зразки з діаметром від 16 мм до 110 мм.

Переваги та властивості обжимних фітингів

Величезну популярність в проектуванні інженерних комунікацій такі фітинги придбали завдяки перш за все своєю рознімною конструкції. Вони легко можуть демонтувати і встановлюватися при необхідності на інших ділянках трубопроводу. Точно так же їх нескладно використовувати для комплектації нової системи. Виробники запевняють, що кратність застосування компресійних комплектуючих - до 10 разів, причому - без втрати міцності стику і герметичності.

Іншою перевагою обжимной арматури є легкість монтажу - їх можна закріпити на кінцях труб простим ручним закручуванням затискної гайки без ключів, зварювання та іншого обладнання. Точно так же їх можна і розібрати. А в разі порушення герметичності в таких зразках досить замінити ущільнювача або фіксуючу кільце, не змінюючи всього фитинга.

До числа інших функціональних переваг такої сполучної арматури відносяться:

• стійкість до агентам агресивного середовища, кислотності і корозії;
• термостійкість, що дозволяє витримувати температуру рідкого середовища, що передає температуру до +150 градусів на Нітрилові і поліоксіметіленовое кільце;
• стійкість до перепадів тиску, гідроударів і опресовування тиску потужністю до 25 атмосфер;
• стійкість до навантажень на розрив структурного складу до 60 Бар.

Використання саме таких фітингів в побутових і промислових трубопроводах значно скорочує час монтажу, дозволяючи тим самим дотримуватися термінів здачі об'єкта або ремонтних робіт. Одночасно з тим ця категорія фітингів - одна із самих економічних. Крім невисокій вартості вони забезпечують економію за рахунок відсутності спецобладнання для монтажу та обслуговування.

Класифікація обжимних моделей фітингів

Цілий перелік фітингів компресійного дії існує сьогодні в сантехнічних роботах. Їх завданнями є:

• з'єднання трубопровідних відрізків однакового перетину;
• монтаж труб з різними показниками перетину;
• пристрій відводу або окремого контуру під кутом 45, 90 або 120 градусів;
• перехід з труби на сантехнічне обладнання або гнучкий шланг;
• розгалуження на два або три контури від основної трубопровідної магістралі.

У сантехнічних роботах і при облаштуванні опалювальних мереж використовуються такі поширені типи обжимних фітингів:

• звичайна муфта (равнопроходной модель) - для скріплення двох однакових по діаметру труб;
• комбінована муфта - для з'єднання трубних відрізків з різних матеріалів (зазвичай - металополімерної і пластикової труби або гумового шланга);

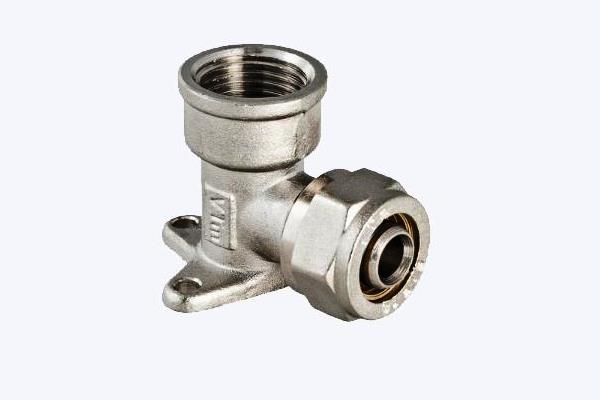

• відведення - для виконання трубопровідного відведення під заданим кутом;
• трійник - для змішування чи розділення двох робочих потоків рідкого або газоподібного середовища;

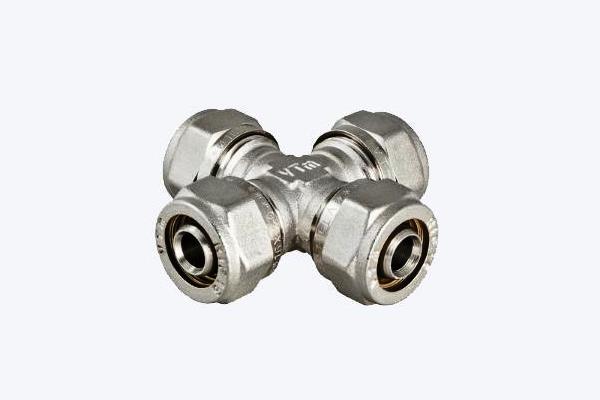

• хрестовина - для змішування чи розділення трьох робочих потоків;
• заглушка - для консервації або тимчасового закупорювання закінчення ділянки трубопровідного контуру.

При такій великій кількості класифікації обжимні фітинги мають спеціальне маркування, що вказує на можливість монтажу з певним типом труб, внутрішній перетин, матеріал виготовлення і деякі експлуатаційні характеристики. Відмінності по функціональності або розмірами також можуть позначатися кольоровим маркуванням. Втім, умови і типи позначень заслуговують окремого розгляду.
