Зробити замовленняІнженерні комунікації вимагають ідеальної герметичності, міцності стикування різних відрізків і довговічного ресурсу експлуатації. При цьому вони можуть мати складну проектну конфігурацію, кілька додаткових контурів. Щоб влаштувати всю цю систему з відповідними властивостями і характеристиками потрібні обжимні фітинги, представлені в каталозі з усіма типорозмірами і будь-яким функціональним призначенням.

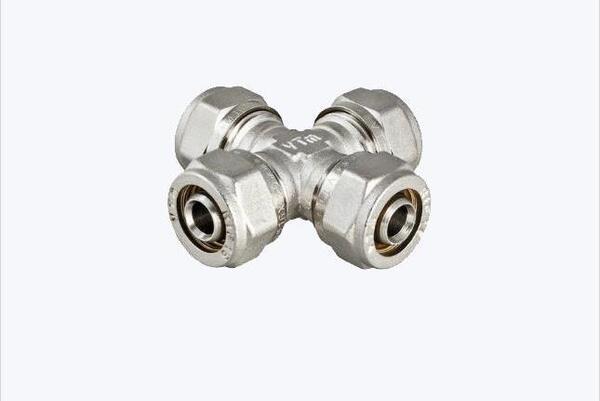

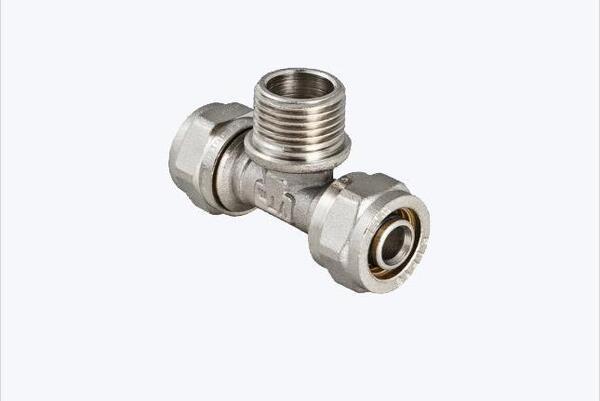

Обжимні фітинги - це запірна і монтажна арматура трубопровідних систем, основним завданням якої є з'єднання окремих ділянок комунікації. Принцип їх роботи полягає в стисненні закінчення труби під дією механічної компресії. Цим забезпечується надійність з'єднання, повноцінна герметичність і відсутність протікань.
Сферами застосуванням компресійних, або - обжимних фітингів, є:
Такий великий спектр застосування цієї категорії трубопровідної арматури розширює можливості їх використання в проектуванні будинків житлового і нежитлового фонду - приватних будинків, квартир, котеджів, готелів, медичних та освітніх закладів, адміністративних будівель, спортивних об'єктів, торгово-розважальних приміщень.
Цей вид сполучної арматури має одну відмінну рису, яка і виводить її в окрему категорію - принцип монтажного з'єднання. Він базується на властивостях деяких матеріалів з підвищеною пластичністю і міцністю. Вони при додатку механічного зусилля стискаються за принципом пружини і тим самим здавлюють закінчення труби. В результаті утворюється щільне і герметичне з'єднання.
Роль такого сдавливающего елемента виконує в конструкції обжимних фітингів спеціальне стопорне кільце, виконане, як правило, з нержавіючої оцинкованої сталі або нікельованої латуні. Такі зразки використовуються для з'єднання металополімерних трубопроводів, сталевих або мідних труб.
Стопорне кільце в примірниках для полімерних труб виконується з міцного і товстого пластика. Воно має додаткові насічки для кращої фіксації, так як полімерні матеріали мають більшу гладкістю поверхні і відсутністю сили тертя.
Практичний підбір матеріалів обжимних фітингів дозволяє ще більше збільшити їх діапазон застосування - вони можуть використовуватися в інженерних комунікаціях з труб на основі зшитого поліетилену, поліпропілену, металопластика, стали.
Технічними характеристиками для всіх видів таких фітингів є:
В сучасних зразках обжимних фітингів ці показники сягають рекордних значень. Наприклад, структурна стійкість вихідного матеріалу дозволяє витримувати навантаження при тиску до 1,6 Мпа. А підвищена термостійкість таких елементів справляється з перегрівом робочого середовища до +230 градусів. Відмінна пропускна здатність компресійних фітингів забезпечується полірованою внутрішньою поверхнею робочої порожнини, інертністю матеріалу до накопичення твердих мікрочастинок, накипу, продуктів окислення і іржі.
Щоб розібратися в правильному порядку монтажу таких фітингів, слід запам'ятати їх конструктивну будову. Всі моделі незалежно від типорозмірів, мають таку конструкцію:
Щоб виконати якісний затиск і герметичне з'єднання, закінчення труб повинні бути гладкими, по можливості - рівними, без зазубрин і різких торцевих перепадів.
Ніякої попередньої підготовки для монтажу не потрібно - досить з'єднати закінчення фитинга і труби, після чого почати закручувати затискну гайку. Вона, в свою чергу, притискає всі інші конструктивні частини фітинга до торця труби, і за рахунок дії притискного фіксуючого кільця здавлює відрізок труби.
У деяких випадках для більшої міцності з'єднання використовується спеціальний інструмент - це так звані прес-кліщі. Вони особливо ефективні при веденні великого обсягу робіт на великих об'єктах.
Залежно від технологічних характеристик обжимні моделі фітингів можуть мати різні позначення:
Маркування таких конструкцій вказується цифровими римськими або арабськими символами або літерами російського або англійського алфавіту. Перші значення зазвичай вказують на завод виробник. Далі слід маркування технічних властивостей і тип різьблення. До слова, в обжимних фітингах може використовуватися будь-який вид нарізного сполучення - лівобічний, правобічний, зовнішній або внутрішній, з переходом з зовнішньої різьби на внутрішню різьбу.
Ще одна ознака маркування - це колірна забарвлення фітингів або їх конструктивних елементів. Червоний колір вказує на можливість застосування фітинга в системах питного або промислового холодного водопроводу. Зелений колір фітинга або його вентиля - це ознака термостійкості, що дозволяє застосовувати дані фітинги при комплектації опалювальних систем і комунікацій гарячого водопостачання. Для газопроводів використовуються жовті фітинги. А в мережах для змішування рідких і газоподібних форм робочої середовища використовуються спеціальні фітинги жовто-блакитного кольору.
При виборі тієї чи іншої конструкції обжимного фитинга слід уважно вивчати його технічні характеристики, ознайомитися з властивостями матеріалу виготовлення, а також розібратися в усіх заявлених виробником технологічних параметрах.
